Реле давления для спецтехники: принцип работы и типы

Гидравлические и пневматические системы спецтехники работают в жестких условиях: высокое давление, вибрация, температурные перепады и постоянные циклические нагрузки. Контроль давления в таких системах — не вспомогательная функция, а условие безопасной и предсказуемой работы всей машины. Без точного контроля давления гидросистема экскаватора, бульдозера или крана может выйти из строя в самый критичный момент.

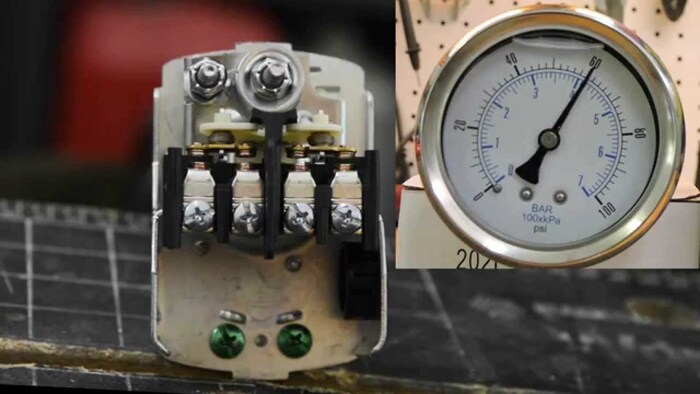

Именно здесь в работу включается реле давления — устройство, которое отслеживает давление рабочей среды и при достижении заданного порога подает электрический сигнал на исполнительную схему. Это может быть сигнал на отключение насоса, срабатывание аварийной сигнализации или переключение гидравлического контура. Простота принципа не означает простоты конструкции: от точности и надежности реле зависит работа всей системы.

Принцип работы реле давления

Реле давления преобразует механическое воздействие давления рабочей среды в электрический сигнал. Давление действует на чувствительный элемент — мембрану, поршень или сильфон. При достижении порогового значения чувствительный элемент перемещается и механически воздействует на контактную группу, замыкая или размыкая электрическую цепь.

В большинстве реле для спецтехники предусмотрен гистерезис — разница между давлением срабатывания и давлением сброса. Это необходимо для того, чтобы реле не переключалось хаотично при незначительных колебаниях давления вблизи порогового значения. Без гистерезиса контактная группа изнашивалась бы в разы быстрее.

Типы реле давления по конструкции чувствительного элемента

Конструкция чувствительного элемента определяет диапазон давлений, точность срабатывания и устойчивость к загрязнениям рабочей среды. Для спецтехники выбор типа реле зависит от того, в какой именно системе оно будет работать.

Разные типы машин предъявляют разные требования. Гидросистема карьерного самосвала и пневматика дорожного катка — это принципиально разные условия по давлению, рабочей среде и допустимым отклонениям.

Мембранные реле

Мембранные реле — наиболее распространенный тип для гидравлических систем спецтехники с рабочим давлением до 400–600 бар. Давление действует на упругую мембрану, которая при деформации передает усилие на пружинный механизм и контактную группу.

Главное преимущество мембранной конструкции — полное разделение рабочей среды и электрической части. Масло или эмульсия не контактируют с контактами, что значительно увеличивает ресурс устройства.

Поршневые реле

Поршневые реле рассчитаны на высокое давление — от 400 до 1000 бар и выше. Поршень с уплотнительным кольцом перемещается под воздействием давления и через шток воздействует на микровыключатель. Такие реле применяют в гидравлике тяжелых прессов, буровых установок и горнодобывающей техники.

Поршневая конструкция менее чувствительна к загрязнениям рабочей среды по сравнению с мембранной, но требует периодической замены уплотнений.

Сильфонные реле

Сильфонные реле используют гофрированный упругий элемент, который растягивается или сжимается под давлением. Они обеспечивают высокую чувствительность и точность срабатывания при относительно небольших давлениях.

В спецтехнике сильфонные реле встречаются в пневматических системах и системах смазки, где важна точность порогового значения, а давление не превышает 10–25 бар.

Классификация по типу выходного сигнала

Помимо конструкции чувствительного элемента, реле давления различаются по типу формируемого сигнала. Это напрямую влияет на совместимость реле с электрической схемой конкретной машины.

Основные варианты выходного сигнала:

• Нормально разомкнутый контакт (NO) — цепь замыкается при достижении заданного давления. Используется для сигналов пуска, разрешения на работу или подачи питания на исполнительное устройство.
• Нормально замкнутый контакт (NC) — цепь разрывается при превышении давления. Применяется в аварийных цепях, где разрыв цепи означает подачу сигнала тревоги или отключение оборудования.
• Переключающий контакт (CO) — реле одновременно содержит нормально разомкнутый и нормально замкнутый контакт с общим выводом. Такая конструкция позволяет управлять двумя независимыми цепями одним устройством.
• Аналоговый или цифровой выход — характерен для электронных реле давления. Вместо механического контакта формируется аналоговый сигнал (4–20 мА, 0–10 В) или цифровой сигнал по протоколу CANbus, что позволяет интегрировать реле в электронные системы управления современной спецтехники.

Параметры, которые определяют выбор реле для конкретной машины

Выбор реле давления без учета условий эксплуатации — частая причина ранних отказов. Неправильно подобранное реле либо не срабатывает в нужный момент, либо выходит из строя из-за перегрузки или несовместимости с рабочей средой.

При подборе реле для спецтехники учитывают следующее:

• Рабочее и максимальное давление системы — реле должно надежно работать при максимальном давлении системы и выдерживать кратковременные пиковые нагрузки, которые в гидросистемах спецтехники могут превышать рабочее давление в 1,3–1,5 раза.
• Рабочая среда — минеральное масло, водомасляная эмульсия, антифриз и сжатый воздух предъявляют разные требования к материалу уплотнений и корпуса. Реле для минерального масла не подходит для систем на основе гликолевой жидкости без замены уплотнений.
• Диапазон температур — техника в северных регионах работает при температурах до минус 50 °C. Стандартные реле с нижней границей минус 20–25 °C в таких условиях теряют точность или перестают срабатывать.
• Степень защиты корпуса — для наружного монтажа на спецтехнике требуется степень защиты не ниже IP65. Если реле находится в зоне прямого контакта с водой или грязью, необходима защита IP67 или IP69K.

Особенности применения в разных системах спецтехники

Область применения реле давления в спецтехнике шире, чем кажется на первый взгляд. Помимо основной гидросистемы, реле работают в системах смазки, тормозных контурах и системах охлаждения.

Типичные точки установки реле давления на спецтехнике:

• Гидравлическая система рабочего оборудования — реле контролирует давление в напорной линии и сигнализирует о превышении допустимого уровня или о падении давления ниже минимального порога.
• Система смазки двигателя и трансмиссии — реле давления масла отключает двигатель или подает аварийный сигнал при падении давления в магистрали, что предотвращает задир подшипников и вкладышей.
• Пневматическая тормозная система — реле контролирует давление в ресивере и запрещает движение машины, если давление не достигло рабочего уровня. Это прямое требование безопасности.
• Система охлаждения — реле давления в расширительном бачке или в контуре охлаждения фиксирует нештатный рост давления и сигнализирует о возможном перегреве или неисправности термостата.

Заключение

Реле давления — небольшой элемент, от которого зависит работа крупных и дорогостоящих систем. Правильный выбор типа реле, материала уплотнений и диапазона срабатывания позволяет машине работать стабильно и предсказуемо даже в тяжелых условиях.

При подборе реле для спецтехники стоит опираться на технические данные производителя машины и реальные условия эксплуатации, а не только на ценовой критерий. Экономия на реле давления редко оправдывает себя, если цена последствий отказа — простой техники на объекте.
